솔더 페이스트 인쇄 품질 분석

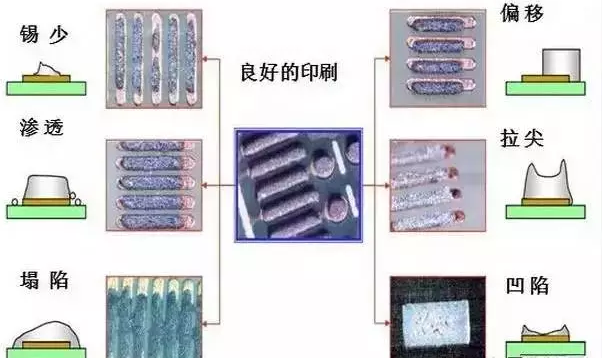

잘못된 솔더 페이스트 인쇄로 인해 발생하는 일반적인 품질 문제는 다음과 같습니다.

① 불충분한 솔더 페이스트(부분적 또는 전체적 부족)는 솔더링, 부품 개방 회로, 부품 오프셋 및 부품 설치 후 부품의 불충분한 솔더 조인트로 이어집니다.

②솔더 페이스트 접착은 솔더링 후 단락 및 부품 편차를 유발합니다.

③ 솔더 페이스트 인쇄의 전체 오프셋은 주석 감소, 개방 회로, 오프셋, 수직 부품 등과 같은 전체 보드의 구성 요소 용접 불량으로 이어집니다.

④납땜 후 선단은 납땜 후 합선을 일으키기 쉽습니다

.

솔더 페이스트 부족으로 이어지는 주요 요인

1.1 인쇄기가 작동 중일 때 솔더 페이스트가 제 시간에 추가되지 않았습니다.

1.2 솔더 페이스트의 품질이 이상하고 단단한 덩어리 등의 이물질이 혼입되어 있다.

1.3 이전에 사용하지 않은 솔더 페이스트가 만료되어 두 번째로 사용됩니다.

1.4 패드에 인쇄된 솔더 마스크(녹색 오일)와 같이 패드의 눈에 띄지 않는 오버레이로 인한 보드 품질 문제.

1.5 인쇄기에서 회로기판의 고정 클램프가 느슨합니다.

1.6 솔더 페이스트 스텐실 두께가 고르지 않습니다.

1.7 스텐실에서 솔더 페이스트가 누락되었거나 회로 기판에 오염 물질이 있습니다(예: PCB 패키징, 스텐실 와이프, 주변 공기에 떠다니는 이물질 등).

1.8 솔더 페이스트 스크레이퍼가 손상되었고 스텐실이 손상되었습니다.

1.9 솔더 페이스트 스크레이퍼의 압력, 각도, 속도 및 이형 속도와 같은 장비 매개변수가 제대로 설정되지 않았습니다.

1.10 솔더 페이스트가 인쇄된 후 인적 요인으로 인해 실수로 녹아웃됩니다.
